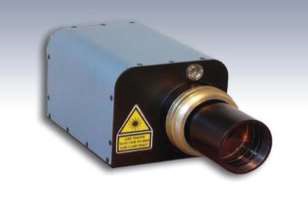

Пирометр AE3000 - инфракрасный термометр для измерения алюминиевого профиля на выходе из пресса, после охлаждения или слитка
Применение передовых достижений в области бесконтактных измерений позволило нам создать серию пирометров для контроля температуры любых металлов, в том числе: алюминия, титана, меди, латуни. Каждый пирометр этой серии имеет индивидуальную настройку и калибровку на определенную задачу и металл, мы поставляем готовые решения по принципу Plug and Play - подключи и работай!
Данная система используется для непрерывного бесконтактного контроля температуры алюминия на выходе из экструдера. Применение пирометра позволяет значительно увеличить скорость производства алюминиевых изделий, снизить производственные издержки и получить отличный экономический эффект. Доказано внедрением на многих ведущих предприятиях отрасли.
Схема для выбора модификации пирометра (AE3000 или AC3000 или AB3000):
Преимущества:
Простота использования- нет необходимости калибровать
Высокая точность - 1%(подтверждено в промышленном использовании)
Способность измерять объекты с изменяющейся излучательной способностью
Диапазон температур: 350 - 650°С (200 - 600°С для AC3000)
Прочность конструкции
Многообразие дополнительных приспособлений
Широкий диапазон встроенных функций
Доступные опции:
► Сканирующее устройство PS3000 с питанием 24В DC +333500 р.
► Дисплей Р110 с питанием 24В DC +57500 р.
► Аналоговый выход 4-20мА и 0-10В +46500 р.
► Выходы сигналов тревоги TTmax +46500 р.
► Преобразователь для связи PROFIBUS (запрограммированный) +207500 р.
► Крепежная консоль +34500 р.
► Кожух воздушного охлаждения для работы при окружающей т-ре 50°C< T<70°C +34500 р.
► Прикладная программа SD3000 для связи с компьютером +57500 р.
► Переключатель групп памяти AS3000 (40 независимых калибровок, подключается через дисплей Р110) +46500 р.
► Нестандартная оптика, размер пятна по выбору: 2.5, 10, 15, 30 или 40мм (при измерении с одного метра)+57500 р.
При заказе АС3000 или AE3000 с опцией PS3000, Вы получите пирометр со сканером + разъем для подключения питания 24В + 10-метровый кабель для подключения к выходу RS232. Если нужно подключиться к аналоговому входу 0-10В/4-20мА – нужно заказать дополнительно аналоговый выход.
Если Вы хотите вывести результаты на цифровой дисплей, вы должны дополнительно заказать Дисплей Р110 для каждого пирометра. Наиболее популярный комплект заказа клиентами для профилей на выходе из пресса - это пирометр со сканером АЕ3000 + PS3000 + Дисплей Р110 + Аналоговый выход 0-10В/4-20мА + Прикладная программа для компьютера SD3000.
Основные параметры:
Диапазон температур: 350-650°C
Диапазон излучательной способности: 0.1 –0.6 (0.1 –1.0 для AB3000 и AC3000)
Постоянная времени: 0.1Sec - 10Sec
Точность и воспроизводимость: ±1%
Оптика:
Размер измерительного пятна: 10 мм при дистанции в 1м (AE3000, AB3000) или 20 мм при дистанции в 1м (AC3000) в стандартном варианте
В качестве дополнительной опции доступна другая оптика
Электрические характеристики:
Питание: 24(18-36)В Постоянного тока, 0.4А
Возможные выходы: 4-20 mA, 0-20 mA, 0-10 V, RS-232, RS-422, RS485, Profibus, Profinet, сигналы тревоги.
Дополнительно: Дисплей P110; Дисплей P300 с сенсорным управлением; Сканирующее устройство PS3000
Лазерный указатель зоны измерения: Класс II
Физические характеристики:
Габаритные размеры камеры:
273 x 127 x 113.5 mm
Вес камеры: ~3.5 кг
Условия окружающей среды:
Рабочая температура: 0°C º +50°C
Температура хранения: -20°C º +70°C
Влажность: для камеры - неограниченная
Гарантия: 36 месяцев.
Возможны различные варианты поставки! Указана цена за базовую версию.

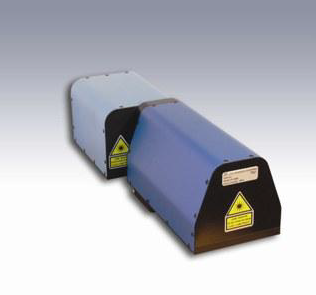

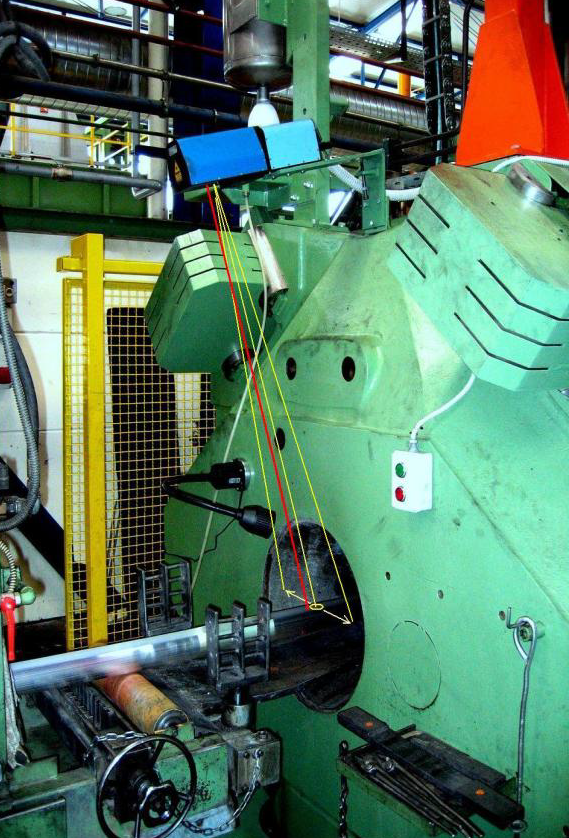

Сканирующая система PS3000
Простота установки, отсутствие необходимости калибровки
Полностью автоматическое нахождение профиля
Возможность дистанционного наведения в ручном режиме
Обеспечивает надежное непрерывное измерение температуры
Отслеживает температуру по каждому профилю при многоочковой экструзии
Технические возможности:
- Два режима сканирования:
- Нахождение наиболее горячей точки
- Непрерывное сканирование(режим
маятника)
- Регулируемый диапазон сканирования
до ± 25º
- Регулируемый шаг сканирования от 0.1º до 5º
- Регулируемое время сканирования
- Минимальная рабочая дистанция 1 метр
- Максимальная рабочая дистанция определяется размером измеряемого объекта
Применения в процессах металлообработки:
- Профили, слитки и слябы.
